圆筒混淆机(滚筒混料机、混料筒)是烧结、球团系统的主要装备之一，主要作用是质料混淆、制粒、滚煤等，在钢铁厂和烧结厂使用较多。

        在生产历程中，因古板的圆筒混淆机内衬结构不对理，物料滚落轨迹不切协力学曲线，内部粘料严重。随着粘结层厚度增添，混料机筒体有用容积减小，筒内情形恶化，直接影响混匀制粒效果和装备使用寿命
；同时因筒体负荷太大，严重时导致轮胎组经常爆裂，挡圈、轮胎钢圈经常炸裂，不得不频仍
；チ，甚至在整理时造成职员伤亡。

        现在，针对混淆机粘料问题，各钢铁厂和科研机构均举行了大宗的研究，并提出了一系列的防治处置惩罚步伐，包括优化加水方法、优化配料结构及混料机工艺参数、优化衬板及圆筒内部结构、改变落料高度、增添刮料吹扫装置和加设清料装置等。在众多防治步伐中，选用合适的不粘料衬板是行之有用且操作性强、本钱可控的方法之一。



        凭证材质的差别，常用的混料筒衬板有尼龙衬板、橡胶衬板以及耐磨陶瓷衬板。


1、混料机尼龙衬板

        尼龙衬板的优势在于含有具有润滑能力的尼龙油，关于挂料问题有显着改善。可是尼龙衬板外貌硬度低，耐磨能力差，高压下容易变形，特殊是表层磨损之后，衬板就变得很是粗糙，粘料挂料急剧增添，不来临低了混料机生产效率，并且使用寿命很是短。


2、混料机橡胶衬板

        橡胶衬板抗攻击能力强，装置简朴，本钱低
；主要弱点是不耐温，且耐磨性能一样平常，使用局限性大。


3、混料机耐磨陶瓷衬板

        耐磨陶瓷衬板硬度高，耐磨损，耐酸碱侵蚀，并且外貌平滑，带有自润滑因素，越磨越平滑。大宗的实践证实，使用耐磨陶瓷衬板可以大大延伸装备使用寿命，镌汰维修次数，提高生产效率。


        尊龙凯时的圆筒混淆机耐磨陶瓷衬板选用优质氧化铝粉料烧结而成，粉料粒度细腻匀称，再通过等静压制胚、经1700度高温烧结而成，制品衬板质地细密，气孔率靠近于0，吸水率低至0.02%，外貌平滑，耐磨及抗冲洗性能好
；沾料少或不沾料、能带料，造粒效果好
；同时自润滑性能使得它在使用中也不会像尼龙质料那样平滑度下降导致粘料。特殊设计的角钢压条装置手艺配合陶瓷粘胶粘贴，使筒壁内侧误差很小，进一步杜绝粘料征象。

        尊龙凯时特瓷在与某钢铁集团下属烧结厂相助中，为其圆筒混淆机推荐接纳15mm厚细腻红色氧化铝直粘型耐磨陶瓷衬板（NMC-Z22，250*250*15mm），该产品的设计初志就是为解决火电、钢铁、冶炼、煤炭等行业物料运送历程中物料对装备攻击大、装备磨损严重的难题。经由20多年的使用证实，直粘型耐磨陶瓷衬板可以有用延伸装备使用寿命 8 倍以上，我方包管该产品的使用寿命在3年以上。

        详细计划是先对筒壁举行除锈洗濯处置惩罚后，再将衬板用高强度粘合剂粘贴在筒壁，当每圈陶瓷贴至圆筒1/10（即36°）时两头焊接角钢拱接挤紧。陶瓷块规格为17.8*17.8*15mm，并用特种胶纸将陶瓷块错位拼接粘合成大块，利便施工及全方位开胶。圆筒直径截面偏向将陶瓷块实验错缝粘贴，阻止物料转动时对陶瓷直线型误差举行磨损冲洗。同时陶瓷块每圈形成了机械自拱力，配合高强度有机粘合剂，包管在 150℃以下温度下恒久运行不老化不脱落。

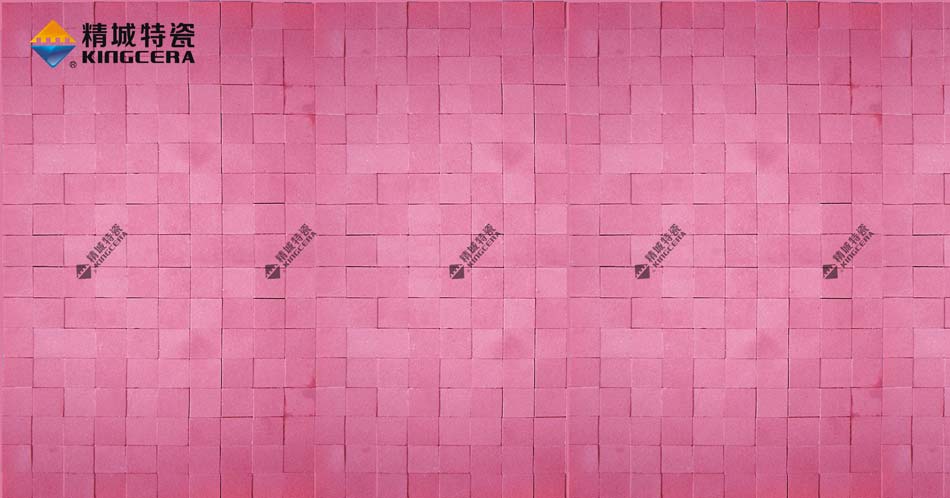

尊龙凯时特瓷直粘型耐磨陶瓷衬板

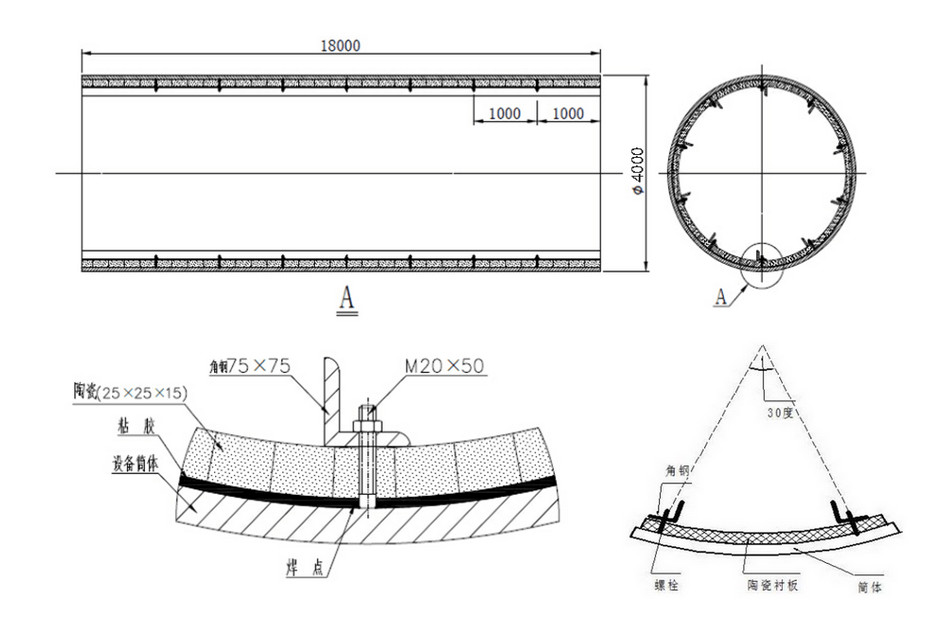

尊龙凯时特瓷混淆机陶瓷衬板装置计划


        1、耐磨陶瓷衬板的优良性能使混淆机内物料轨迹合理。压条（角钢）稍微挂料，耐磨陶瓷衬板不挂料，为进一步强化混淆机混匀和造球能力提供了条件。

        2、刚玉陶瓷硬度高、耐磨损、衬板使用寿命长。

        3、陶瓷片外貌致密平滑，不吸水，不沾料，装备运载负荷轻，镌汰了传动部件故障及备件消耗。

        4、增大了圆筒混淆机的有用直径（40m²烧结机平均增大200mm，180m²、280m²烧结机平均增大了50mm左右）。

        5、提高了一混的混匀和二混造球的能力
；煜掀骄＞短岣吡0.5mm，造球率提高了2%—3%，且混淆粒度组成合理。

        6、减轻了操作职员的劳动强度，无需再用人工清挖混淆机粘料。



        直粘型混淆机陶瓷衬板装置较量简朴，只需要凭证施工计划和装置要求操作即可。使用耐高温无机陶瓷粘胶将陶瓷片粘贴在筒壁上，并使用角钢压条牢靠牢靠，确保衬板外貌无误差。装置历程中阻止巨力敲打，陶瓷粘贴完成之后还要凭证要求静置固化24—48小时。

        详细装置施工办法:（1）除锈打磨
；（2）调胶配胶
；（3）开胶
；（4）衬板粘接
；（5）角钢装置
；（6）固化。

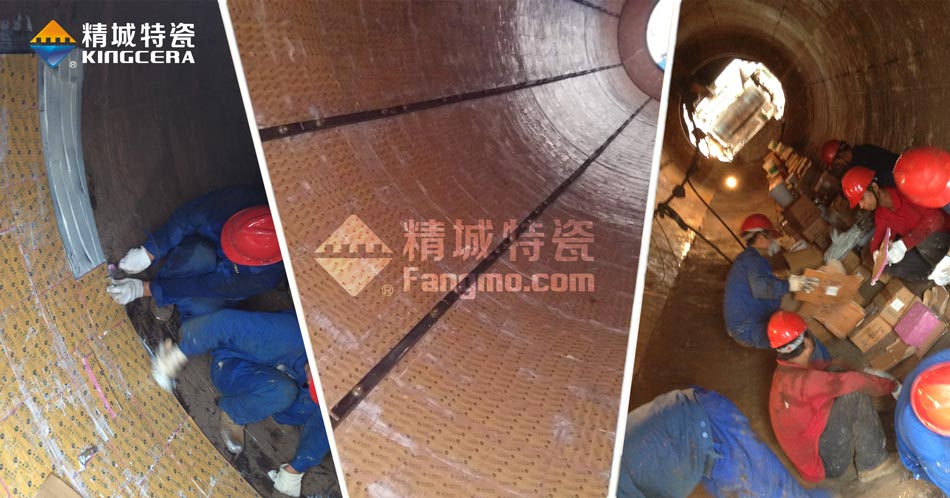

耐磨陶瓷混淆机衬板装置施工

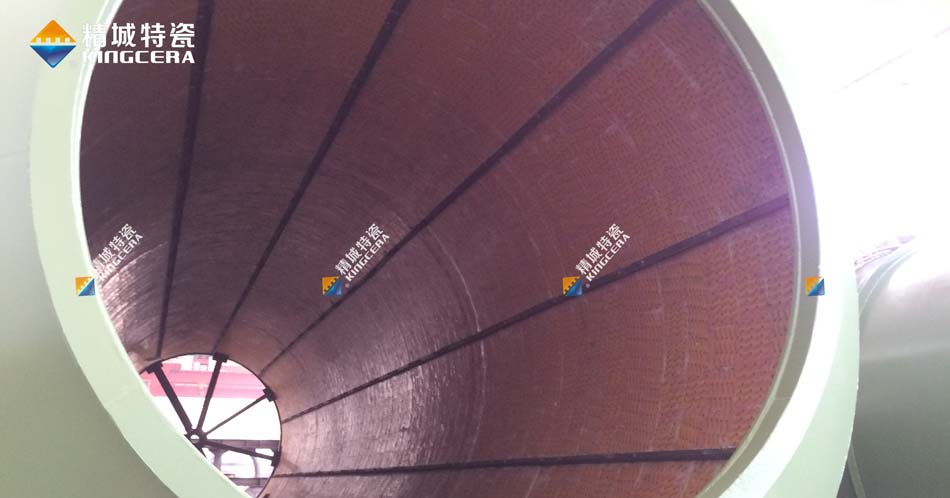

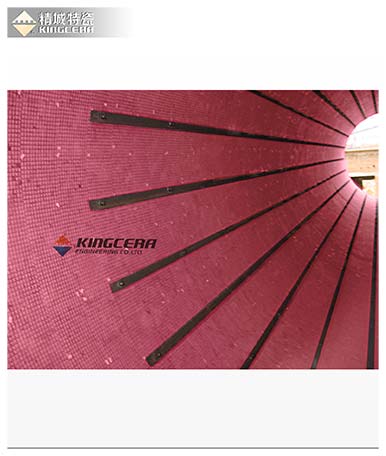

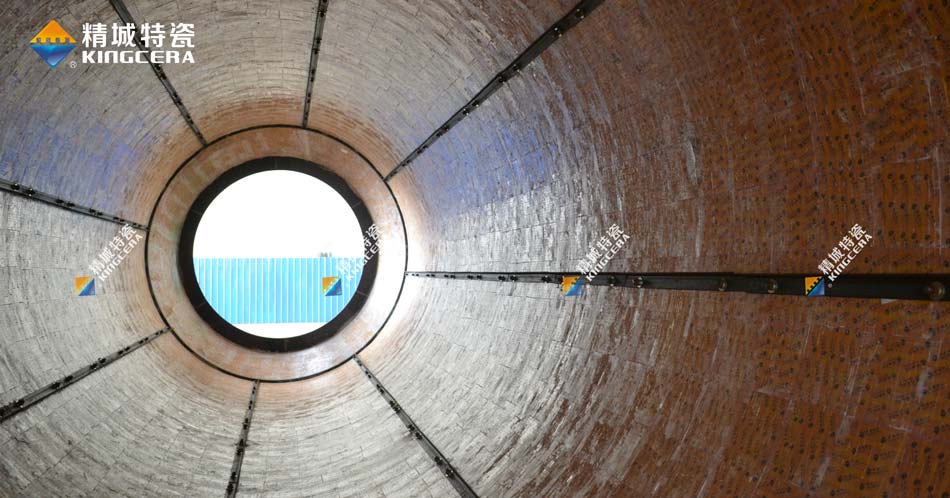

圆筒混淆机装置耐磨陶瓷衬板
